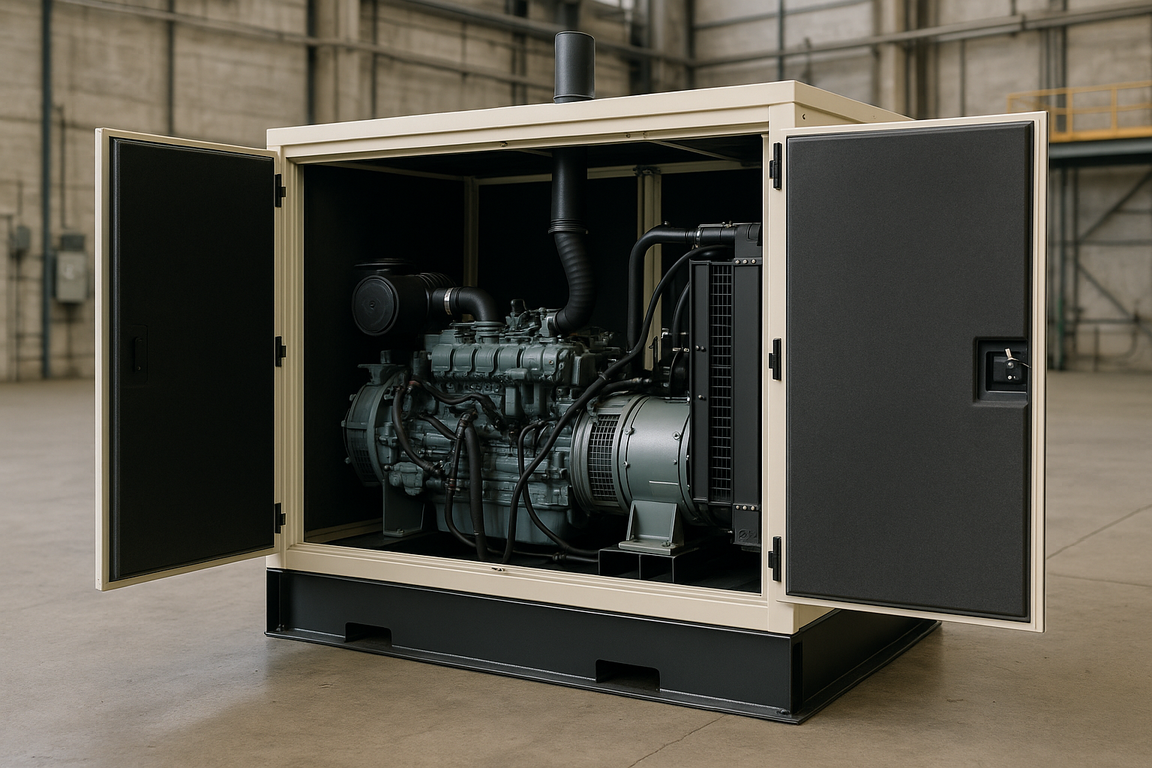

Как подобрать генератор на двигателе Isuzu по мощности и типу нагрузки
Подобрать генератор на двигателе Isuzu по мощности нужно не по одной цифре киловатт на шильдике оборудования, а по сумме активной мощности всех потребителей, их коэффициенту мощности cos φ, пусковым токам электродвигателей и требуемому запасу. Базовый порядок такой: сложите активную мощность нагрузки в кВт, переведите её в кВА через cos φ (для смешанной нагрузки берут 0.8), проверьте пусковые токи двигателей и насосов, добавьте запас 20-30% и выберите класс мощности по ISO 8528 (COP, PRP, LTP или ESP). Только после этого получаются те киловатты ДГУ, которые действительно потянут вашу нагрузку без просадок напряжения.
Ниже разбираем, чем кВт отличается от кВА, почему пусковой ток двигателя в разы больше номинального, как ведёт себя нелинейная нагрузка, что означают классы мощности COP, PRP, LTP и ESP и как заложить запас. Методика для энергетиков и снабженцев.
Кратко: главное
- Считать нужно кВА, а не только кВт. Генератор ограничен полной мощностью в кВА, а нагрузка задана активной мощностью в кВт. Связывает их коэффициент cos φ: кВА = кВт / cos φ. Для смешанной нагрузки берут cos φ 0.8.
- Пусковой ток двигателя в 5-7 раз выше номинального. Прямой пуск асинхронного двигателя насоса или компрессора кратковременно требует мощности, которую генератор должен выдержать без просадки напряжения.
- Нелинейная нагрузка требует запаса и внимания к качеству тока. Частотные приводы, источники бесперебойного питания и тиристорные системы искажают форму тока, поэтому под них генератор берут с запасом и иногда с усиленной обмоткой.
- Класс мощности по ISO 8528 определяет допустимый режим. COP для постоянной работы, PRP для основного питания с переменной нагрузкой, LTP и ESP для резерва с ограничением по часам в году.
- Запас 20-30% обязателен. Он покрывает пусковые пики, будущий рост нагрузки, старение двигателя и потерю мощности на высоте и в жару.
кВт и кВА: почему cos φ решает всё
Мощность генератора на двигателе Isuzu указывают в двух величинах, и путать их нельзя. Полная мощность в кВА (киловольт-ампер) показывает, сколько генератор способен выдать всего, а активная мощность в кВт (киловатт) – это та часть, которая совершает полезную работу и превращается в тепло, движение, свет. Связывает их коэффициент мощности cos φ: активная мощность равна полной, умноженной на cos φ. Для чисто резистивной нагрузки (ТЭНы, лампы накаливания) cos φ близок к 1, и кВт почти равны кВА. Для двигателей, трансформаторов и другой индуктивной нагрузки cos φ падает до 0.7-0.85.
Генератор ограничен именно полной мощностью. Установка на 40 кВт при cos φ 0.8 выдаёт 50 кВА. Если у вас смешанная нагрузка на 45 кВт с реальным cos φ 0.75, ей нужно 60 кВА, и генератора на 50 кВА уже не хватит, хотя по киловаттам запас вроде есть. Поэтому первый шаг – сложить активную мощность потребителей в кВт, разделить на средневзвешенный cos φ и получить требуемые кВА. Именно по кВА сравнивают модели в каталоге.
Пусковые токи электродвигателей и насосов
Асинхронный двигатель в момент прямого пуска берёт ток в 5-7 раз выше номинального. Насос, вентилятор, компрессор, привод конвейера – все они при разгоне создают кратковременный бросок мощности, который генератор обязан выдержать без критической просадки напряжения. Если считать генератор только по установившейся мощности, то в момент пуска крупного электродвигателя напряжение просядет, сработает защита или двигатель не раскрутится. Особенно тяжёл пуск под нагрузкой: поршневой компрессор или насос с полной подачей стартует труднее, чем разгружённый механизм.
Важна и способность возбуждения удержать напряжение. У дизель-генератора запас по пусковой мощности обычно 2.5-3 раза к номиналу на короткое время, но большой асинхронный двигатель может съесть его целиком. Снизить удар помогают устройства плавного пуска и частотные преобразователи: они ограничивают пусковой ток до 2-3 номиналов, и генератор можно взять меньше. При прямом пуске самый мощный двигатель закладывают в расчёт по пиковому току.
Нелинейная нагрузка: частотники и источники бесперебойного питания
Нелинейная нагрузка искажает форму тока и требует отдельного запаса мощности. Частотные преобразователи, источники бесперебойного питания с двойным преобразованием (УПС), зарядные устройства, тиристорные регуляторы и светодиодные драйверы потребляют ток не синусоидой, а импульсами, наводя в сети высшие гармоники. Эти гармоники дополнительно греют обмотки генератора, ухудшают работу автоматического регулятора напряжения и снижают реально доступную мощность. Генератор, рассчитанный впритык под линейную нагрузку, на нелинейной перегреется и даст нестабильное напряжение.
Если доля нелинейной нагрузки заметная (частотники, УПС, серверная), генератор берут с увеличенным запасом. Для объектов с большим парком частотников применяют модели с усиленной обмоткой (класс H по изоляции) и цифровым регулятором напряжения. Отдельная тонкость – совместимость с УПС: некоторые источники бесперебойного питания капризны к качеству напряжения генератора и требуют расширенного окна по частоте, иначе не переходят на питание от ДГУ. Это согласуют заранее.
Классы мощности ISO 8528: COP, PRP, LTP, ESP
Стандарт ISO 8528 задаёт четыре класса мощности, и каждый описывает свой режим работы генератора. Одна и та же установка на двигателе Isuzu в разных режимах отдаёт разную допустимую мощность, поэтому класс выбирают под реальную задачу.
COP (Continuous Operating Power) – постоянная мощность для непрерывной работы без ограничения по времени с постоянной нагрузкой: удалённые посёлки, вахтовые городки, объекты без сети. PRP (Prime Power) – основная мощность с переменной нагрузкой и неограниченным числом часов, но со средней нагрузкой около 70-80% от PRP за период. Рабочий режим основного питания. LTP (Limited Time Power) – мощность ограниченного времени, до 500 часов в год, для объектов с сетью. ESP (Emergency Standby Power) – аварийный резерв при пропадании сети, обычно до 200 часов в год. ESP – самая высокая цифра на шильдике, но пользоваться ею постоянно нельзя.
Ошибка снабженцев – сравнивать генераторы по цифре ESP, а эксплуатировать в режиме PRP или COP. Резервная мощность всегда выше основной на 10-15%, поэтому для постоянной работы нужную мощность смотрят по строке PRP или COP, а не по эффектной цифре аварийного режима.
Запас мощности: сколько закладывать
Генератор никогда не подбирают впритык – запас 20-30% к расчётной нагрузке обязателен. Он решает сразу несколько задач. Первая – пусковые пики: даже при плавных пусках суммарная мощность в момент включения крупного потребителя выше средней. Вторая – рост нагрузки: объекты почти всегда добавляют оборудование, и генератор, взятый ровно под сегодняшний список, через год окажется перегружен. Третья – старение двигателя Isuzu и генераторной части: с наработкой отдаваемая мощность немного снижается, и запас компенсирует этот дрейф.
Учитывают и условия площадки. Дизель теряет мощность на высоте (примерно 1% на каждые 100 м выше 1000 м над уровнем моря) и в жару (около 2-4% на каждые 10 °C выше нормы). Для гор или южного климата к запасу добавляют поправку на дерейтинг. Постоянно работать выше 80% номинала не стоит – это ускоряет износ. Недогруз тоже вреден: дизель на нагрузке ниже 30% замасливается и коксуется. Идеальная средняя загрузка генератора Isuzu – 50-75% от номинала.
Однофазный или трёхфазный генератор
Тип сети выбирают по составу нагрузки, а не по привычке. Однофазный генератор (230 В) берут только для небольших объектов с однофазными потребителями: свет, бытовая техника, ручной инструмент, маломощные насосы. Как правило это установки до 10-15 кВт. Трёхфазный генератор (400 В) нужен, если есть хотя бы один трёхфазный потребитель – промышленный двигатель, станок, мощный насос, а также когда суммарная мощность выходит за десяток киловатт. Большинство генераторов на двигателе Isuzu в промышленном сегменте трёхфазные.
Тонкость трёхфазной установки – перекос фаз. Однофазные потребители распределяют по фазам равномерно, иначе одна фаза перегружается, а генератор теряет в мощности и греется несимметрично. Допустимый перекос обычно не выше 20-25% номинального тока фазы. При смешанном питании расчёт ведут по самой загруженной фазе.
| Тип нагрузки | Пусковая кратность к номиналу | Рекомендуемый запас мощности |
|---|---|---|
| Резистивная (ТЭН, лампы, обогрев) | около 1x, без броска | 20% |
| Двигатель через частотный привод | 2x | 25-30% (гармоники) |
| Двигатель с устройством плавного пуска | 2-3x | 20-25% |
| Насос, прямой пуск асинхронника | 5-6x | 30% |
| Компрессор поршневой, пуск под нагрузкой | 6-7.5x | 30% и выше |
Генератор подбирают не под сумму киловатт на шильдиках потребителей, а под характер нагрузки: коэффициент мощности переводит кВт в кВА, пусковые токи двигателей задают пиковый запас, а нелинейная нагрузка и режим по ISO 8528 определяют, какой класс мощности реально доступен установке.
Обобщённая методика подбора дизель-генераторов по ISO 8528
Часто задаваемые вопросы
В чём разница между кВт и кВА у генератора?
кВА – это полная мощность, которой ограничен генератор, а кВт – активная мощность, совершающая полезную работу. Связаны они коэффициентом мощности: кВт = кВА x cos φ. Для смешанной нагрузки берут cos φ 0.8, поэтому генератор на 50 кВА отдаёт около 40 кВт. Сравнивать модели корректно именно по кВА.
Какой запас мощности закладывать при подборе генератора Isuzu?
Базовый запас 20-30% к расчётной нагрузке. Он покрывает пусковые пики, рост потребления, старение двигателя и потерю мощности на высоте и в жару. Постоянная загрузка держится в диапазоне 50-75% от номинала, длительная работа выше 80% ускоряет износ, а ниже 30% ведёт к замасливанию дизеля.
Почему пусковой ток двигателя такой большой?
В момент прямого пуска асинхронный двигатель ещё не набрал обороты, его сопротивление минимально, и он берёт ток в 5-7 раз выше номинального. Генератор обязан выдержать этот бросок без просадки напряжения. Снизить пик до 2-3 крат помогают устройства плавного пуска и частотные преобразователи.
Как влияет нелинейная нагрузка на выбор генератора?
Частотники, источники бесперебойного питания и тиристорные системы искажают форму тока и наводят гармоники, которые греют обмотки и снижают доступную мощность. Под такую нагрузку генератор берут с увеличенным запасом, а для большого парка частотников выбирают модели с усиленной обмоткой и цифровым регулятором напряжения.
Что означают COP, PRP, LTP и ESP по ISO 8528?
COP – постоянная мощность для круглосуточной работы, PRP – основная мощность с переменной нагрузкой без ограничения часов, LTP – мощность ограниченного времени до 500 часов в год, ESP – аварийный резерв обычно до 200 часов в год. Для постоянной работы ориентируются на PRP или COP, а не на самую высокую цифру ESP.
Как выбрать мощность генератора под свою задачу
Порядок подбора генератора на двигателе Isuzu сводится к шести шагам: сложите активную мощность всех потребителей в кВт, переведите её в кВА через реальный cos φ, проверьте самый тяжёлый пусковой ток и убедитесь, что генератор держит бросок, учтите долю нелинейной нагрузки, добавьте запас 20-30% с поправкой на высоту и температуру и выберите класс мощности по ISO 8528 под ваш режим работы. Так вы получите установку, которая тянет нагрузку без просадок и не изнашивается от перегруза или недогруза.
Сопоставить расчёт с реальными моделями удобно по каталогу: посмотрите дизельные генераторы на двигателях Isuzu, а под конкретную мощность – подборки генераторы на 30 кВт и генераторы на 40 кВт. Базовые определения по теме приведены в статье «Дизель-генератор» в Википедии. Если сомневаетесь в расчёте нагрузки, наши специалисты помогут подобрать мощность под конкретный объект.
